Devis – Bon de Commande
Notre Offre
Ossature KIT
"14x100x3,575x8,873_C400_C200_en_20 travées de
5m"
OSSATURE
A TOUT FAIRE
GALVAKIT
ABRI HANGAR GARAGE
Ossature à tout faire
GALVAKIT,
OSSATURE à
tout faire démontable.
Réalisez vous même votre charpente métallique
avec nos ossatures KIT GALVAKIT.
Les profils et accessoires listés ci-dessous vous permettent de réaliser vous
même
votre structure de Bâtiment

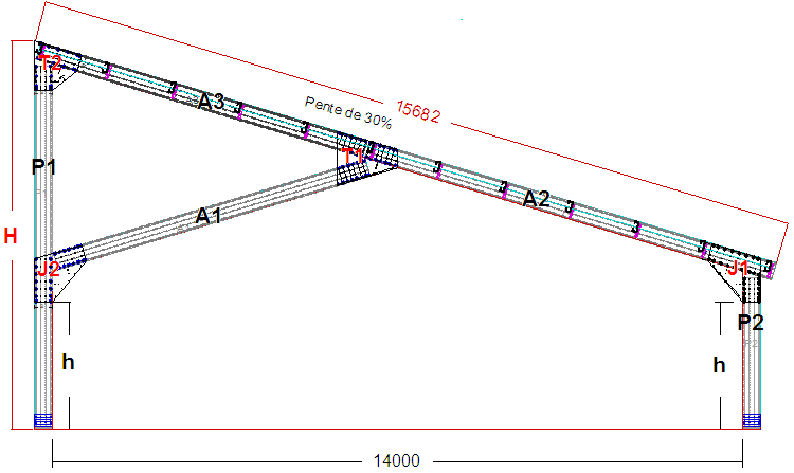

Largeur 14 mètres,
(intérieur poteaux), Longueur 100 mètres,
(en 20 travées de 5m), et avec une pente d'environ
30%, avec H= 8873mm, et
avec h= 3575mm tel que défini ci-dessous.
(Nous pouvons vous offrir
une pente
différente nous questionner).
Détail de la prestation:
Description
de l'ossature constituant le
"KIT
"14x100x3,575x8,873_C400_C200_en_20
travées de 5m"
".
proposé
ici:
Photos non contractuelles -
La couleur des profils sera couleur GALVANISE.
Poste 1: FERMES
Les
poteaux P1 et P2 sont composés
de deux C400x2 galvanisés livrés
pré-percés,
pour assemblage dos à
dos.
(poids
d'un C350x2 = 10,9kgs/ml).
Les
Arbalétriers A1 et A2 sont composés
de deux C400x2 galvanisés livrés
pré-percés,
pour assemblage dos à
dos.
(poids
d'un C350x2 = 10,9kgs/ml).
Une ferme complète est composée de 2 poteaux
P1 + 2 poteaux P2 + 2 arbalétriers A1 + 2 arbalétriers A2 + 2 arbalétriers A3
et pèse (hors pièces d'assemblage) 708 kgs.
Soit 21 FERMES x 776 kgs = 16296 kgs
Poids = 16296
kgs

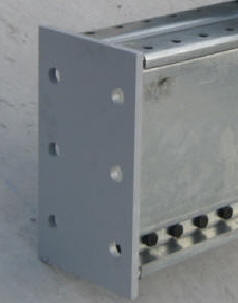

Poste 2:
Les Poteaux

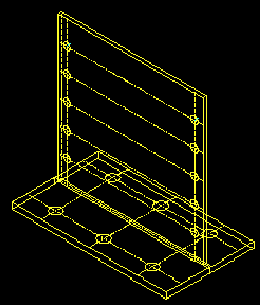

seront fixés
au sol grâce à une Platine épaisseur
12mm/sur laquelle est soudé un profil épaisseur 8mm.
(Les
Platines seront peintes par thermo-laquage en couleur RAL 9006, ou galvanisées).
Le poids d'une Platine Double est de 26 kgs.
Soit 42
Platines Doubles (Les chevilles en Diamètre
20, ne sont pas fournies).
Poids =
1092 kgs
et le cumul = 17388kgs
Poste 3:

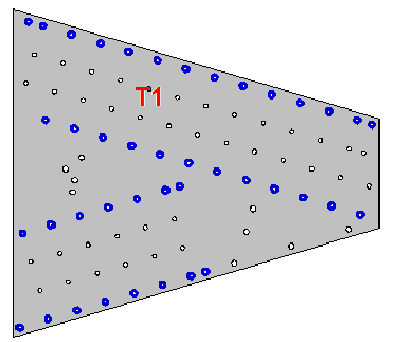

Les Pièces de Faîtages T1 sont composées de
profils épaisseurs 4mm galvanisés.
Le poids d'une Pièce de Faîtage T1 est de 33 kgs.
Soit 42
Pièces de Faîtages T1 épaisseur 4mm
Poids =
1386 kgs
et le cumul = 18774kgs
_________________________________________________________
Poste 4:

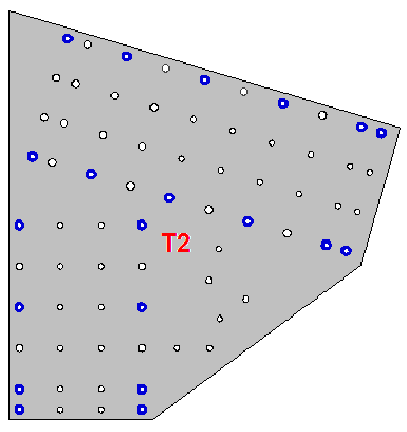

Les Pièces de Faîtages T2 sont composées de
profils épaisseurs 4mm galvanisés.
Le poids d'une Pièce de Faîtage T2 est de 24 kgs.
Soit 42
Pièces de Faîtages T2 épaisseur 4mm
Poids =
1008 kgs
et le cumul = 19782kgs
_________________________________________________
Poste 5:

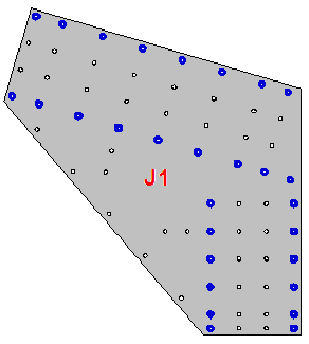

Les Pièces de Rives J1 sont composées de
profils épaisseurs 4mm galvanisés.
Le poids d'une Pièce de Rives J1 est de 30 kgs.
Soit 42
Pièces de Rives J1 épaisseur 4mm
Poids =
1260
kgs et le cumul = 21042kgs
_______________________________
Poste 6:

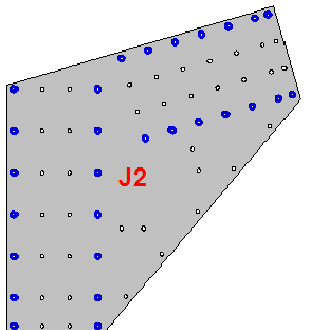

Les Pièces de Rives J2 sont composées de
profils épaisseurs 4mm galvanisés.
Le poids d'une Pièce de Rives J2 est de 29 kgs.
Soit 42
Pièces de Rives J2 épaisseur 4mm
Poids =
1218 kgs
et le cumul = 22260kgs
____________________________________________________________________________

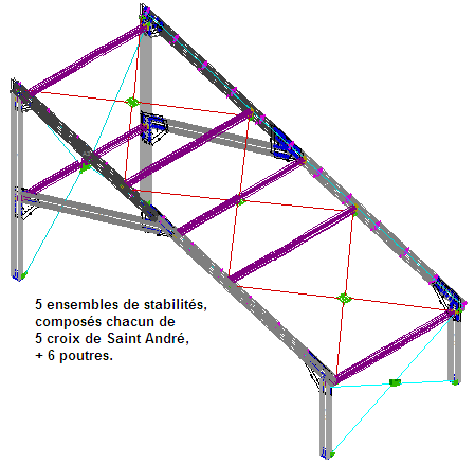

Poste 7: Systèmes de stabilités.
(photos incluses à titre d'explicatif, et non contractuelles).
Les croix de
Saint André
Les croix sont composées
de platines et de profils C100 galvanisés
et pré-percés.
Les poutres sont
composées de profils C200 assemblées dos à dos.
(Nous fournissons 5
ensembles de stabilités, pour stabiliser ce bâtiment de 100m de long).
Poids =
3582 kgs
et le cumul = 25842kgs
__________________________________________________________

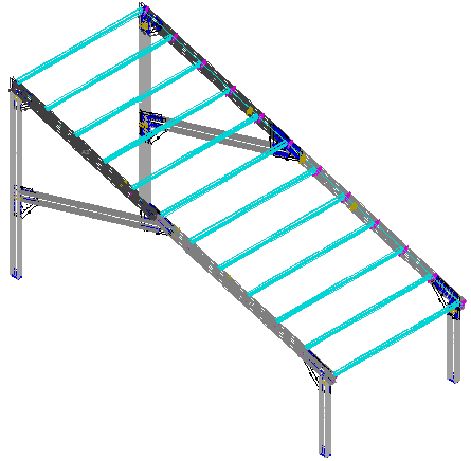

Poste 8: Pannes
B) Système
(PEFLEP) = Pannes Entre Fermes et Lisses Entre Poteaux.
Les pannes sont composées de
profils C200/1,5 pesant 4,66 kgs/ml Galvanisés
et pré-percés,
et qui se
fixent entre les fermes.
Soit
240 pannes.
+ 480
attaches pannes.
Poids = 6072
kgs et le cumul = 31914kgs
_______________________________________________________________________
Poste 9: Ossature
d'un pignon (=Montants du pignon, + Lisses) .
Les
montants de pignon sont composés
de deux C350x2 galvanisés livrés
pré-percés,
pour assemblage dos à
dos.
(poids
d'un C350x2 = 9,6kgs/ml).
Sont prévus 2 montants de
pignon par pignon
Sont prévus 4 cours de
lisses en C200x2
(poids d'un C200x2 =
6,77kgs/ml),
Soit 12 lisses longueur 4,9m.
Les lisses se
fixent entre le cadre et les montants,avec
des attaches.
Soit 24 attaches
Des profils Zed long
350mm sont fixés dans les poteaux d'angle pour permettre
la
fixation du bardage dans les angles.
Soit 8 profils Zed
+
2 Platines (Les chevilles en
Diamètre
20, ne sont pas fournies).
Poids =
719 kgs
et le cumul = 32633kgs
_______________________________________________________________________
Poste 10: Ossature
d'un deuxième pignon (=Montants du pignon, +
Lisses) .
Les
montants de pignon sont composés
de deux C350x2 galvanisés livrés
pré-percés,
pour assemblage dos à
dos.
(poids
d'un C350x2 = 9,6kgs/ml).
Sont prévus 2 montants de
pignon par pignon
Sont prévus 4 cours de
lisses en C200x2
(poids d'un C200x2 =
6,77kgs/ml),
Soit 12 lisses longueur 4,9m.
Les lisses se
fixent entre le cadre et les montants,avec
des attaches.
Soit 24 attaches
Des profils Zed long
350mm sont fixés dans les poteaux d'angle pour permettre
la
fixation du bardage dans les angles.
Soit 8 profils Zed
+
2 Platines (Les chevilles en
Diamètre
20, ne sont pas fournies).
Poids =
719 kgs
et le cumul = 33352kgs
__________________________________________
Poste 11: Lisses
sur le long-pan (côté P1)
B) Système
(PEFLEP) = Pannes Entre Fermes et Lisses Entre Poteaux.
Les lisses sont composées de
profils C200/1,5 pesant 4,66 kgs/ml Galvanisés
et pré-percés,
et qui se
fixent entre les fermes.
Soit
100 lisses.
+ 200
attaches lisses.
Poids = 2530
kgs et le cumul = 35882kgs
__________________________________________
Poste 12: Lisses
sur le long-pan (côté P2)
B) Système
(PEFLEP) = Pannes Entre Fermes et Lisses Entre Poteaux.
Les lisses sont composées de
profils C200/1,5 pesant 4,66 kgs/ml Galvanisés
et pré-percés,
et qui se
fixent entre les fermes.
Soit 60
lisses.
+ 120
attaches lisses.
Poids = 1518
kgs et le cumul = 37400kgs
__________________________________________
Poste 13: Boulonnerie.
La boulonnerie classe
88 est fournie.
Poids =
1200 kgs
et le cumul = 38120kgs
__________________________________________
Le plan d'implantation, et des
croquis vous expliquant le principe d'assemblage, vous seront adressés.
Pour la livraison de QUATRE
Ossature KIT
"14x100x3,575x8,873_C400_C200_en_20 travées de
5m
Au prix de
74500
EUROS H.T. Franco en France à l'adresse qui vous convient.
(Ce prix comprend
l'Ossature + la Boulonnerie Postes 1 à 13)
_________________________________________________
+ OPTIONS 1.
(Cette option sert à ajuster
notre solution d'ossature, à votre utilisation sur site, en prenant en compte
les variables
Neige,
Vent, Altitude, etc... l'ajustement se fait à partir d'une note de calculs émise
par notre fournisseur de profils,
la
société SADEF (France).
□
Remplacement des poteaux
P1 composés
de deux C400x2 galvanisés livrés
pré-percés,
pour assemblage dos à
dos,
□
par deux C400x2,5
= + 1300 E.H.T.
□
par deux C400x3
= + 2600 E.H.T.
□
par deux C400x3,5
= + 3850 E.H.T.
□
par deux C400x4
= + 5100 E.H.T.
□
Remplacement des poteaux
P2 composés
de deux C400x2 galvanisés livrés
pré-percés,
pour assemblage dos à
dos,
□
par deux C400x2,5
= + 600 E.H.T.
□
par deux C400x3
= + 1200 E.H.T.
□
par deux C400x3,5
= + 1750 E.H.T.
□
par deux C400x4
= + 2300 E.H.T.
□
Remplacement des arbalétriers A1
composés
de deux C400x2 galvanisés livrés
pré-percés,
pour assemblage dos à
dos,
□
par deux C400x2,5
= + 1000 E.H.T.
□
par deux C400x3
= + 1950 E.H.T.
□
par deux C400x3,5
= + 2850 E.H.T.
□
par deux C400x4
= + 3800 E.H.T.
□
Remplacement des arbalétriers A2
composés
de deux C400x2 galvanisés livrés
pré-percés,
pour assemblage dos à
dos,
□
par deux C400x2,5
= + 1300 E.H.T.
□
par deux C400x3
= + 2500 E.H.T.
□
par deux C400x3,5
= + 3700 E.H.T.
□
par deux C400x4
= + 4900 E.H.T.
□
Remplacement des arbalétriers A3
composés
de deux C400x2 galvanisés livrés
pré-percés,
pour assemblage dos à
dos,
□
par deux C400x2,5
= + 1000 E.H.T.
□
par deux C400x3
= + 2000 E.H.T.
□
par deux C400x3,5
= + 3000 E.H.T.
□
par deux C400x4
= + 3950 E.H.T.
□
Remplacement des poteaux
P1 composés
de deux C400x2 galvanisés livrés
pré-percés,
pour assemblage dos à
dos,
□
par deux C450x2
= + 550 E.H.T.
□
par deux C450x2,5
= + 2000 E.H.T.
□
par deux C450x3
= + 3400 E.H.T.
□
par deux C450x4
= + 6200 E.H.T.
□
par deux C450x5
= + 8800 E.H.T.
□
Remplacement des poteaux
P2 composés
de deux C400x2 galvanisés livrés
pré-percés,
pour assemblage dos à
dos,
□
par deux C450x2
= + 250 E.H.T.
□
par deux C450x2,5
= + 900 E.H.T.
□
par deux C450x3
= + 1500 E.H.T.
□
par deux C450x4
= + 2800 E.H.T.
□
par deux C450x5
= + 4000 E.H.T.
□
Remplacement des arbalétriers A1
composés
de deux C400x2 galvanisés livrés
pré-percés,
pour assemblage dos à
dos,
□
par deux C450x2
= + 400 E.H.T.
□
par deux C450x2,5
= + 1500 E.H.T.
□
par deux C450x3
= + 2500 E.H.T.
□
par deux C450x4
= + 3500 E.H.T.
□
par deux C450x5
= + 6500 E.H.T.
□
Remplacement des arbalétriers A2
composés
de deux C400x2 galvanisés livrés
pré-percés,
pour assemblage dos à
dos,
□
par deux C450x2
= + 500 E.H.T.
□
par deux C450x2,5
= + 1900 E.H.T.
□
par deux C450x3
= + 3300 E.H.T.
□
par deux C450x4
= + 6000 E.H.T.
□
par deux C450x5
= + 8500 E.H.T.
□
Remplacement des arbalétriers A3
composés
de deux C400x2 galvanisés livrés
pré-percés,
pour assemblage dos à
dos,
□
par deux C450x2
= + 400 E.H.T.
□
par deux C450x2,5
= + 1550 E.H.T.
□
par deux C450x3
= + 2600 E.H.T.
□
par deux C450x4
= + 6000 E.H.T.
□
par deux C450x5
= + 8500 E.H.T.
_________________________________________________
+ OPTIONS 2.
NOTES DE
CALCULS A FOURNIR A l'ORGANISMES DE CONTRÔLES DES
STRUCTURES METALLIQUES, qui sera mandaté pour vérifier la conformité de vos
bâtiments,
aux regard
des règles de constructions actuellement en vigueur en France.
Notre fournisseur, la
Société Sadef France, est en mesure de réaliser ces notes de calculs.
Pour affiner votre étude, et optimiser le poids
de l'ossature, nous vous conseillons,
de commander à notre
fournisseur, la société Sadef France, les notes de calculs, dés que possible.
Notre Fournisseur la société
Sadef France, propose l'établissement de ces notes de Calculs pour une somme de
2500EHT par type de Bâtiment.
Département
Batiment France
Sadef France 2, Boulevard Albert 1er
94130 Nogent-s-Marne, France
http://www.sadef.info
http://www.voestalpine.com/sadef
□
Etablissement d'une note de calculs, vous permettant
d'ajuster les profils, et leurs épaisseurs, en fonction de votre site de
construction, et de vos charges spécifiques
= 2500 E.H.T./ unitaire.
Les notes de calculs sont payables à la
commande.
Nota:
GALVAKIT
vous déduira la somme payée pour l'établissement de la note de calculs, du coût
global de l'ossature, si vous
passez commande de l'ossature à
GALVAKIT.
__________________________________________
(Nous pouvons vous adresser, des prix pour des modèles en sections inférieures,
ou en sections supérieures, afin d’adapter notre offre à votre budget, et à la
solidité, que vous recherchez).
N’hésitez pas à nous consulter.
CONDITIONS
GENERALE DE VENTE GALVAKIT SARL
|
CONDITIONS DE
PAIEMENT:
20% à verser à la commande à l'ordre de Galvakit.
Solde: Paiement
à la livraison, de chaque lot. Lot Poteaux + arbalétriers, lot couverture
+ bardage, Lot Vis auto perceuses, Lot pièces d'assemblage, Lot pannes + lisses,
lot Porte(s), ... ... (Sous réserve d'acceptation, par notre service
d'assurance crédit). |
(Sauf
spécification contraire, nos prix sont valables en France métropolitaine, pour
livraison en KIT, assemblage et montage non inclus). Nos prix sont valables 1
mois à compter de la réception de nos offres.
Les photos
jointes à ce devis sont non contractuelles. Nous nous réservons le droit de
modifier nos pièces d'assemblage à tout moment, dans le seul but, d'améliorer
les rapport Qualité/Prix/ et Solidité/Prix .
Les poids, et les
longueurs des profils précisés dans notre offre, le sont à titre indicatif. Nos
prix ne sont réputés fermes que quand, nous avons encaissé votre chèque
d'acompte.
Néanmoins, en cas
de hausse brutale du prix de l'acier, nous répercutons la hausse des prix de nos
fournisseurs, sans préavis, et dans leur intégralité.
GALVAKIT exerce une
activité de négoce, achat-revente de profils, de systèmes de fixation et
d'assemblage, et d’autres produits du bâtiment. (Il est expressément convenu,
que la responsabilité de GALVAKIT,
ne pourra être engagée, si les ossatures GALVAKIT, et autres systèmes, pièces, ou produits vendus par GALVAKIT, sont mis
en oeuvre dans des conditions inappropriées, notamment au regard des règles de
la construction, en vigueur dans le pays et la région de destination.)
Le client de GALVAKIT,
s'engage à ne pas utiliser les croquis et plans fournis par GALVAKIT, pour
d'autres achats futurs. De même les fournisseurs de GALVAKIT, en acceptant cette
commande,
s'engagent formellement, à ne pas utiliser les croquis et plans qui
leurs sont fournis par GALVAKIT, et qui sont la propriété de GALVAKIT, pour leur
propre compte).
En cas d'impayés, à
l'échéance de nos factures, nous émettons une première relance. Si cette relance
reste sans effet, nous transmettons, le dossier, à notre service de
recouvrement.
Ce dernier nous facturant
ses honoraires, à hauteur de 25% du montant des factures, nous répercutons le
montant de ces honoraires, sur les sommes restant dues par nos clients.
La livraison se fera en une
seule fois, ou en plusieurs fois, par postes, ou lots. Prévoir un délai de 3 à 6
semaines à compter de la date d’encaissement
de votre acompte.
L’acompte à nous
verser à la commande est de 20% du prix HT, par chèque libellé à
l’ordre de GALVAKIT. (Pour des livraisons hors de la France
métropolitaine,
nous
demandons, une garantie de paiement, (exemple : crédit documentaire), ou autre à
convenir).
Bon pour commande au prix de
........................EUROS H.T. Franco.
Madame, Monsieur,
Sté...................................... Profession
.................................
Adresse.......................................................................................................................
tél ....................... Fax ........................ Email
...........................
Cachet commercial ou signature de l'acheteur.
"Lu et approuvé bon pour accord" au prix
de………………………Euros HT. + (TVA 19,6% en sus)
Avec un délai de livraison souhaité vers le
………………………..
Prévoir la livraison à l’adresse indiquée
ci-dessous:
(Le déchargement est à la charge du client. Même si certains
colisages, peuvent constituer des ensembles de une à deux tonnes, en ouvrant les
colis, à deux personnes, il est possible de décharger, à mains nues).
.....................................................................................................................................................................
...............................................................................................................................................................
Fait le.........................201...
Je vous remercie pour votre consultation, et
je suis à votre disposition, pour vous donner toutes les informations
complémentaires que vous souhaitez.
GALVAKIT
(France)
46 rue de renty 62560
FAUQUEMBERGUES.
Tél 09
53 51 16 96
Fax 0179731803
SARL au capital de
5000 E Siret 528 367 840 00014 RCS Boulogne sur Mer (62).
N° TVA FR51 528367840
Renseignements
téléphoniques du lundi au jeudi de 9H à 12H et de 14H30 à 17H et le vendredi de
9H à 12H.
Pour recevoir ce bon de cde sur
votre boite mail en format PDF, afin de pouvoir l'imprimer
Veuillez Cliquer ci-contre:
Recevoir B de cde
Retourner à la page
Accueil
